La gaine électrique ICTA est un conduit isolant qui enroule les fils électriques dans un mur pour les protéger. Son installation est devenue obligatoire, car elle permet de mieux protéger le fil électrique, de se conformer aux normes, mais également d’éviter les risques de court-circuit dans une maison. C’est ainsi une solution efficace pour assurer une sécurité optimale des installations électriques. Différents modèles sont disponibles sur le marché. Toujours dans cette optique de garantir une sécurité optimale, bien choisir le modèle et respecter les normes d’installation est de rigueur. Focus sur le sujet.
C'est quoi une gaine ICTA ?

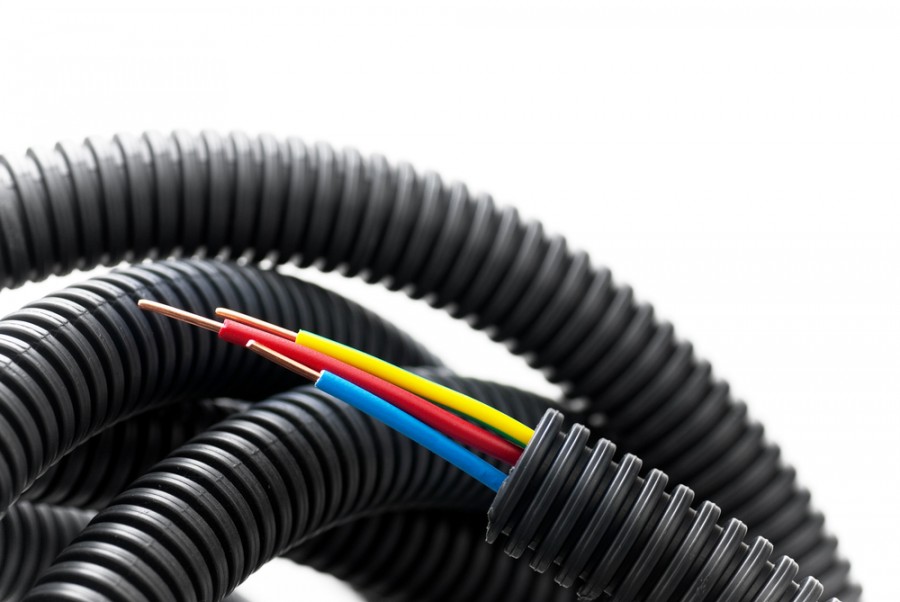

La gaine ICTA ou Isolant Cintrable Transversalement Annelé est une sorte de tube en plastique isolant utilisé pour envelopper le fil conducteur pour mieux les protéger.
Elle se caractérise par sa forte résistance à la chaleur, aux chocs et à l’humidité. C’est ce qui en fait une excellente protection et une solution pour prévenir tout risque de court-circuit. Elle est aussi appréciée pour sa souplesse et sa maniabilité, facilitant ainsi l’intégration là où elle est installée.
Des codes couleurs sont utilisés pour mieux reconnaître leur utilisation. Ainsi, le vert est utilisé pour les courants faibles et les autres couleurs pour un courant fort.
Quand utiliser une gaine ICTA ?
Une gaine ICTA est utilisée dans plusieurs cas de figure.
- Lors d'un câblage dans une installation électrique lors d’une construction ou d’une rénovation : son utilisation est obligatoire et est exigée par les normes françaises, car elle garantit une protection contre les risques d’incendies, de court-circuit et d’électrocution.
- Pour faire passer un câble transmettant un courant fort : elle est la solution la plus appropriée dans une telle circonstance grâce à sa forte résistance.
- Lors de l’installation ou du raccordement d’une fibre optique.
Il convient de noter qu’elle est surtout utilisée pour les installations intérieures, car elle est incombustible. Pour l’extérieur, la gaine TPC est la plus appropriée.
Quelle gaine ICTA choisir ?
La gaine ICTA se décline en plusieurs modèles selon le nombre de câbles qu’il peut contenir et son profil. Le choix dépend ainsi de plusieurs critères comme son diamètre et son usage entre autres. Vous avez le choix entre :
- La gaine nue : elle est dépourvue de câbles, mais est uniquement équipée d’un tire-fil permettant de tirer le fil à travers la gaine. Elle est en général faite en PVC, et sa longueur est personnalisable. Son installation est par contre difficile.
- La gaine préfilée : équipée d’un fil électrique, il est plus simple à installer. Cependant, son utilisation est limitée.
Le choix de la gaine ICTA dépend de plusieurs facteurs
Plusieurs critères sont à prendre en compte pour le choix de la gaine ICTA.
- La section : il est important de prendre en compte plusieurs caractéristiques comme la tension des appareils qui sont alimentés par les fils à gainer.
- La longueur du câble : pour obtenir la bonne taille, il est recommandé d’évaluer la longueur nécessaire et de choisir ensuite celui dont la dimension se rapproche le plus de celle-ci. Il est aussi possible de prendre un fil plus long pour les éventuels besoins.
- L’environnement d’installation : il s’agit plus précisément du diamètre du conduit électrique. La gaine ne doit pas dépasser un tiers de la section pour faciliter la manipulation des fils, mais aussi pour les éventuels besoins ou rajouts.

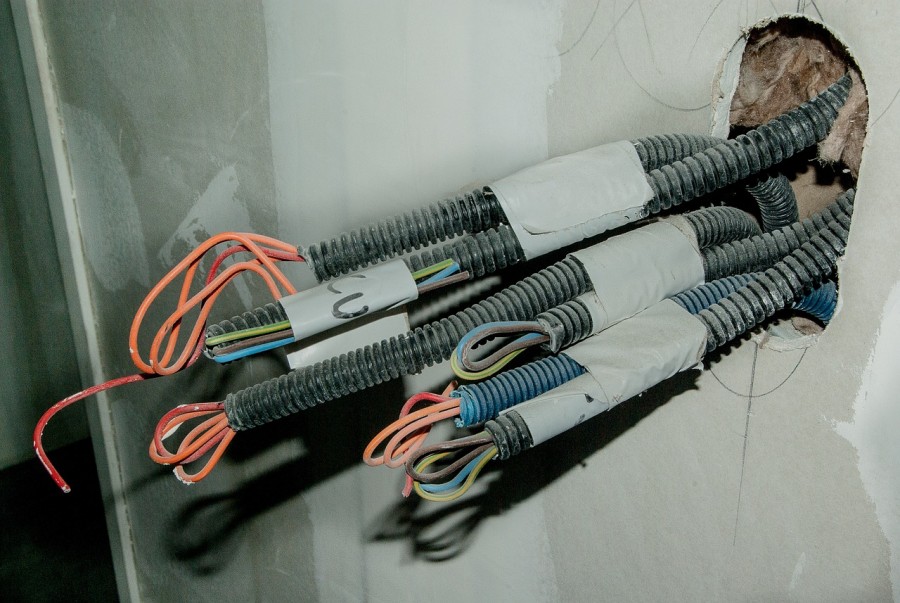

Quelles sont les normes à respecter pour l'installation de gaines ICTA ?
Pour des raisons de sécurité, l’installation de gaine ICTA, tout comme pour les autres types de gaines de protection, est soumise à des normes. Il s’agit de la norme NF C 15‑100 touchant aussi bien les nouvelles constructions que les rénovations. Elle concerne notamment le remplissage de la gaine.
Pourquoi laisser libre 2/3 de l'espace dans les gaines ICTA ?
D’après la norme NF C 15‑100, les gaines de protection ne doivent pas être remplies à plus d’un tiers de son volume. Cela est nécessaire pour faciliter le tirage des fils et leur passage tout au long des gaines. Le nombre de fils électriques n’est cependant pas limité. Le cas échéant, les câbles vont s’entremêler ou se bloquer entre eux, ce qui va entraîner ensuite leur endommagement.
Outre le fait de garantir une bonne installation, le respect de cette norme assure aussi la sécurité dans la construction. De même, laisser libre les 2/3 libre permet d’ajouter plus tard d’autres fils en cas de modification au niveau de l’installation électrique.
Quelle taille de gaine ICTA faut-il choisir ?
Respecter la règle des 1/3 implique de penser à la taille des gaines pour que les fils prévus puissent y entrer sans souci. Pour obtenir la taille idéale, il faut prendre en compte le diamètre des fils conducteurs afin de déterminer celle de la gaine adaptée à l’ensemble des câbles.
Voici les données de base pour faire le calcul : une gaine ayant 16 mm de diamètre à l'extérieur, le volume disponible est de 30 mm², et un conducteur de 1,5 mm² occupe une section de 8,55 mm².
Comment installer correctement une gaine ICTA ?
Pour installer correctement une gaine ICTA, il faut avoir à disposition les matériels nécessaires et respecter chaque étape.
Les étapes clés pour assurer une protection optimale des câbles électriques
Voici les étapes essentielles à suivre pour garantir une bonne protection des câbles électriques.
- Choisir les bons matériels : pour une fixation réussie, il faut entre autres un perforateur, de la bande perforée, des chevilles à frapper, une pince de plaquiste.
- Fixer les bandes perforées : si vous avez opté pour les bandes perforées, il faut fixer la première extrémité en déroulant la bande de 50 cm puis perforer le premier trou sur la bande puis fixer la cheville à frapper avec une massette.
- Placer la gaine : celle-ci est à placer contre le sol et faire passer la bande au-dessus avant de fixer la deuxième extrémité, et couper la bande. Il faut reprendre la même opération tous les 2/3 de mètres jusqu’au tableau électrique.
Garantissant une protection contre le court-circuit, mais aussi assurant la sécurité optimale des installations électriques, le fourreau de protection est devenu obligatoire. La gaine ICTA, par sa résistance à la chaleur et aux chocs, est un excellent choix. Pour des raisons de sécurité, mais aussi pour le bon fonctionnement de l’installation électrique, il est important de bien choisir la gaine et de garantir son installation. La norme française NF C 15‑100 régit d’ailleurs les règles à respecter pour l’installation.
